Münzwechsler CC6100 austauschen

Benötigtes Werkzeug

• Kreuzschlitzschraubendreher

• ggf. Kabelbinderzange oder Seitenschneider

• Taschenlampe

Fronttür öffnen & Gerät spannungsfrei schalten

Tür des Automaten vollständig öffnen, um Zugang zum Münzwechsler zu erhalten.
Der Münzwechsler befindet sich in der Regel rechts hinter der Münzeinheit / unterhalb des Kartenzahlungsmoduls.

Vor Beginn Netzstecker ziehen oder Automaten ausschalten.
→ Niemals an spannungsführenden Teilen arbeiten!

Steckverbindungen trennen

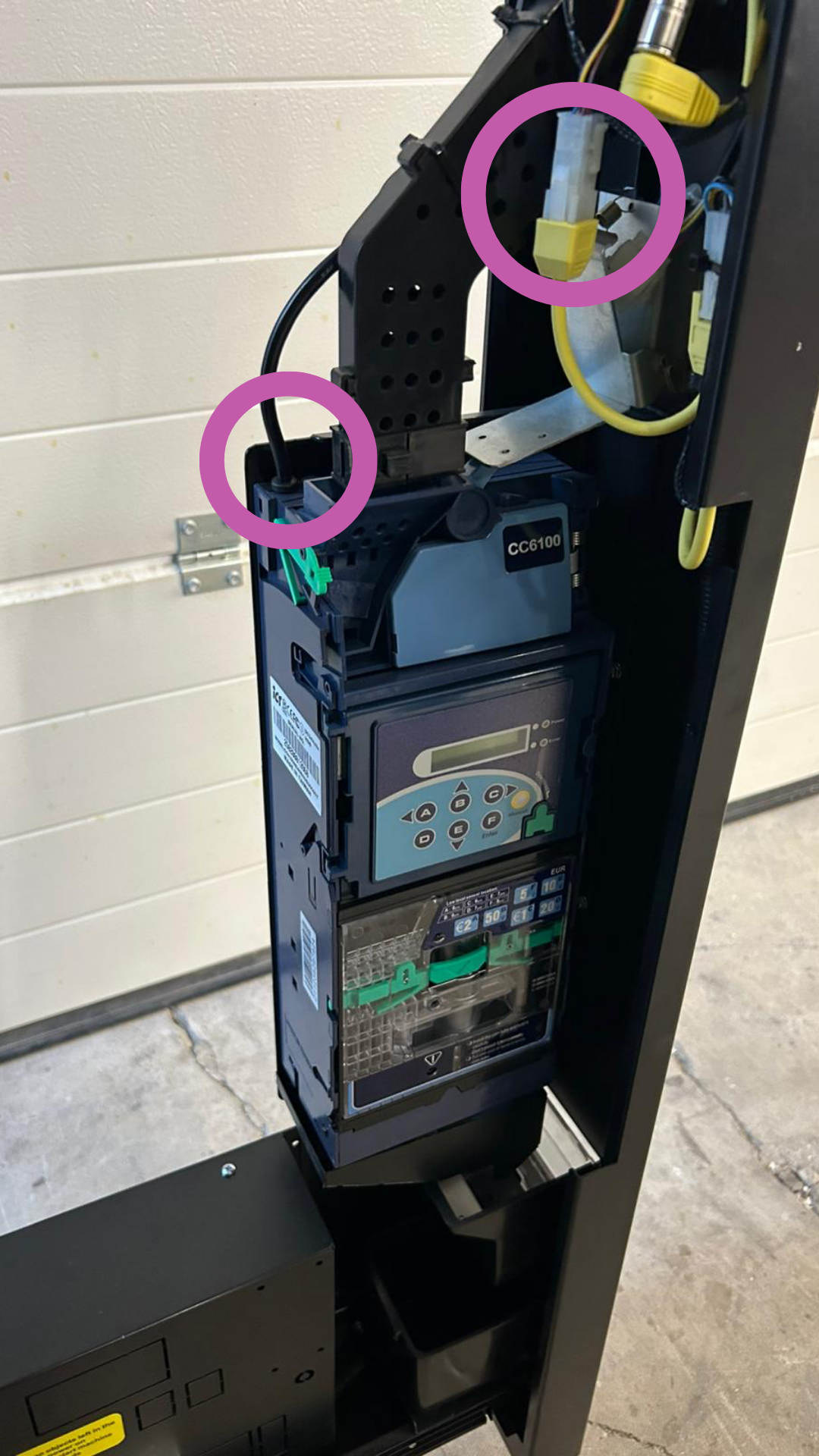

Auf Bild 1 & 2 markiert:

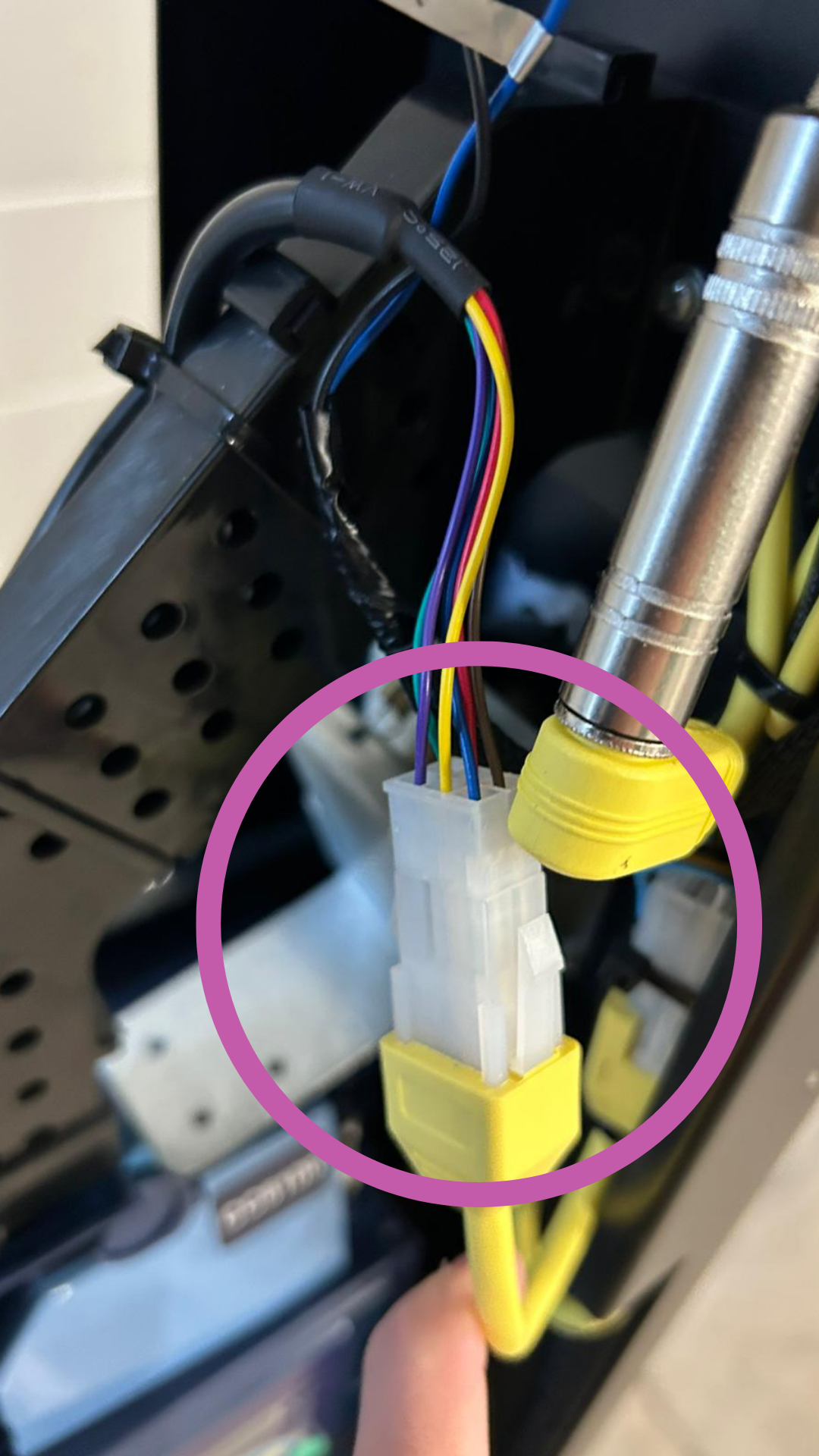

• Gelber Stecker (Hauptversorgung) trennen (MDB-Bus oder Executive-Anschluss)
  → Stecker haben Verriegelungsnasen – vorsichtig zusammendrücken und abziehen, nicht an den Kabeln ziehen

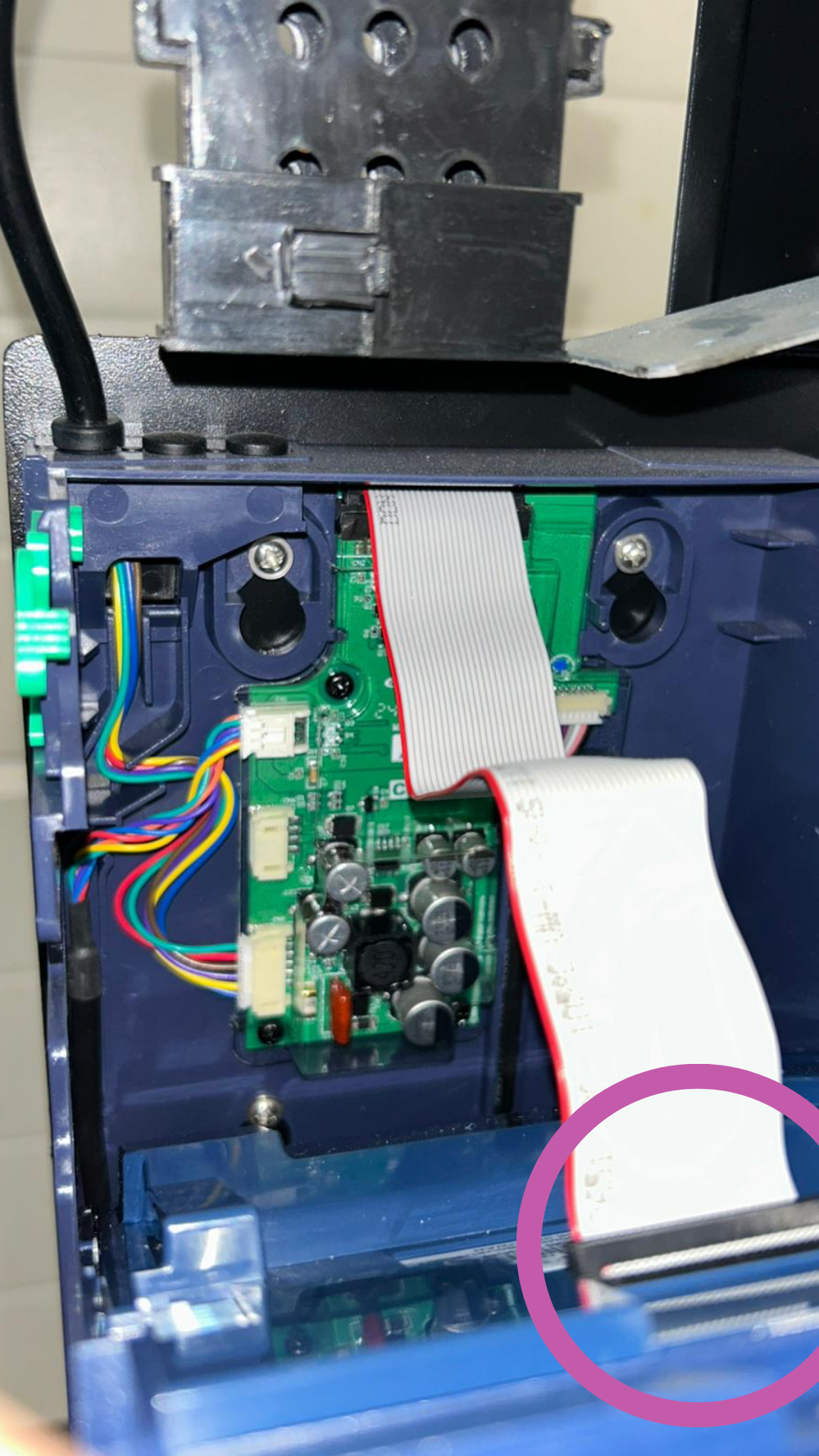

Flachbandkabel lösen

(Bild 3)

• Das Flachbandkabel an der Frontplatine vorsichtig abziehen.
  Tipp: Kabel gerade herausziehen, nicht verkanten.

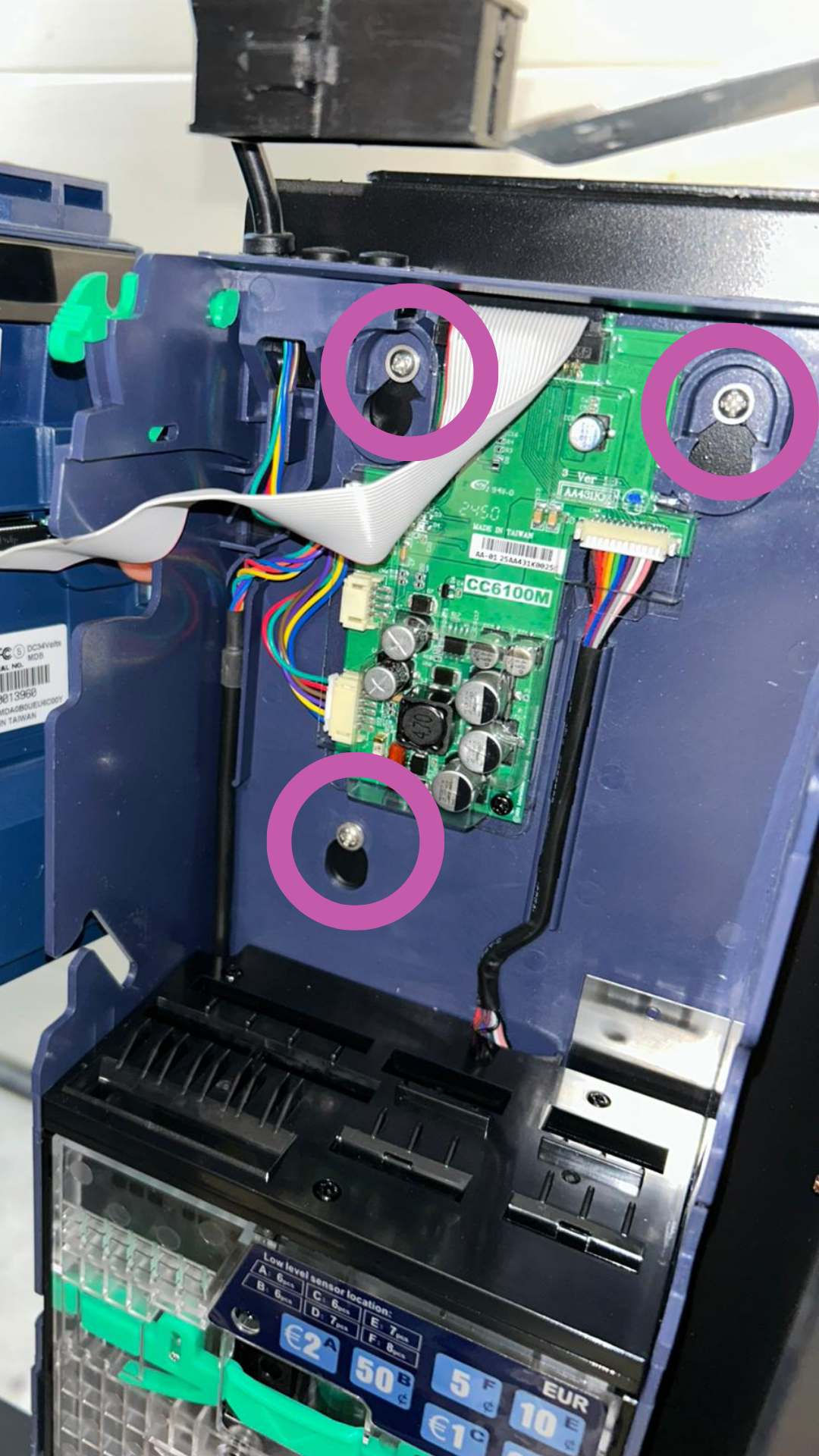

Münzwechsler abschrauben

(Bild 4)

• Die drei Befestigungsschrauben (oben links, oben rechts, unten Mitte) mit Kreuzschlitzschraubendreher lösen.

• Gerät vorsichtig nach vorne herausziehen.

Neuen CC6100 einsetzen

• Neuen Münzwechsler in dieselben Montagelöcher einsetzen.

• Mit denselben Schrauben wieder fixieren.

• Kabel in gleicher Reihenfolge wieder verbinden:

  1. Flachbandkabel

  2. Gelber Versorgungsstecker

• Darauf achten, dass alle Kabel spannungsfrei (nicht gequetscht oder verdreht) liegen.

Funktionstest & ggf. Kalibrierung

• Automaten wieder mit Strom versorgen.

• Münzwechsler startet mit Selbsttest (LED leuchtet kurz).

• Prüfen:

  • Display zeigt Status an

  • Münzen werden korrekt angenommen und erkannt

Hinweis

Wenn nach dem Tausch keine Kommunikation besteht (Fehlercode oder keine Reaktion):

• Steckverbindungen prüfen (korrekte Polung, fester Sitz)

• MDB/Executive-Einstellung im Menü des Automaten kontrollieren
